廢氣源中含有的顆粒物，通過噴淋塔及設置的三級G4/F6/F9過濾，使顆粒凈化率大于98%、相對濕度80/RH。過濾棉之間設有壓差計，通過壓差輸出數據確定過濾棉更換時間；更換時通過設備的檢修門進行。嚴禁在過濾器堵塞狀態下進行設備運行。
活性炭吸附凈化裝置：
1）、吸附箱采用碳鋼制作，外涂噴塑，內部裝有一些量的活性炭，并設置高溫檢測裝置，當含有機物的廢氣經風機的作用，經過活性炭吸附層（整齊堆放），
有機物質被活性炭有的作用力截留在其內部，潔凈氣體排出，經過一段時間后，活性炭箱進行循環脫附（工作時間根據廢氣濃度來調整循環脫附時間一般按每套吸附箱運行16小時脫附一次），箱體上部設有泄壓口，內配溫度檢測儀。箱體為雙層，中間保溫處理（厚度50mm）；氣流采用多箱串聯式，確保有機氣體在活性炭層內停留時間及降低設備高度；脫附氣流入口進出口出，有機氣體通過加熱將脫附有機氣體散發到箱體端面，通過吸風口分段引出避免二次吸附。箱體之間設有靜壓層及補溫區確保箱體之間脫附溫度和截面風速均勻，提高脫附效率。
2）、活性炭使用更換周期說明
a、活性吸附箱共3套進行廢氣處理，每套吸附箱處理風量按28000m3/h設計，每套機箱活性炭體積為2.45m3。
b、活性炭處理入口和出口之間安裝差壓報警儀，當活性炭主力增大時（≥300Pa）時需更換活性炭
c、為了好的減少通風阻力在活性炭堆放過程中上下之間放鋼絲網提高透氣效果。
d、活性炭更換周期是根據廢氣排放濃度及運行時間來確定，在箱體脫附過程中循環時間越短活性炭相對使用壽命也短。如設備在24小時條件下連續運行活性炭更換周期約為6個月。
e、更換的活性炭需危廢物處理。
f、在運行過程中每套吸附箱體安裝信號指示燈代表吸附和脫附狀態。
g、每個吸附箱更換活性炭所需要的時間（2人）4-6小時。
h、箱體設有檢修門和溫度探頭。
i、單套吸附箱體共安裝四套風閥其中二套為主風閥二套為脫附閥。
3）活性炭截面風速及中間和邊遠風速
a、設計活性炭吸附箱截面平均風速按1.0-1.2m/s
b、廢氣進入吸附箱入口設有擴流口和穩流板，確保截面平均風速均勻。

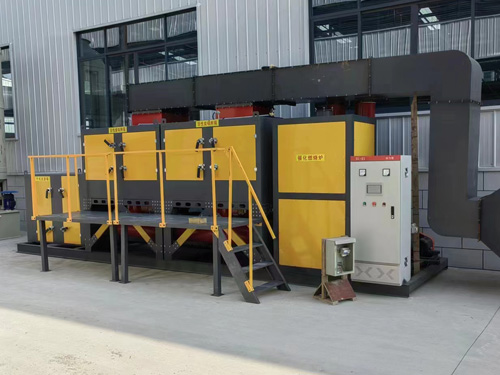

催化焚燒裝置
催化凈化裝置內設加熱室，啟動加熱裝置，進入內部循環，當熱氣源達到有機物的沸點時，有機物從活性炭內跑出來，進入催化室進行催化分解成CO2和H2O，同時釋放出能量，利用釋放出的能量再進入吸附床脫附時，此時加熱裝置全停止工作，有機廢氣在催化燃燒室內維持自燃，循環進行，直至有機物全從活性炭內部分離，至催化室分解，有機物得到催化分解處理。
