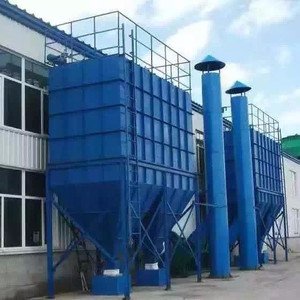

氣箱脈沖布袋除塵器集分室反吹和脈沖噴吹等除塵器的特點,增強了使用適應性。氣箱脈沖布袋除塵器可作為破碎機、烘干機、煤磨、生料磨、水泥磨、包裝機及各庫頂除塵設備,也可作為其他行業除塵設備。

工作原理
氣箱脈沖布袋除塵器本體分隔成若干個箱區，每箱有32、64、96等條濾袋，在每箱側邊出口管道上有一個氣缸帶動的提升閥。除塵器在過濾含塵氣體定的時間時，清灰控制器會發出信號，頭一個箱室的提升閥開始關閉切斷過濾氣流；然后箱室的脈沖閥開啟，以大于0.4MPa的壓縮空氣沖入凈氣室，清理濾袋上的粉塵；當這個動作完成后，提升閥重新打開，使這個箱室重新進行過濾工作，并逐一按上述程序完成全部清灰動作。
氣箱脈沖布袋除塵器是采用分箱室清灰的，清灰時，逐箱隔離，輪流進行。各箱室的脈沖和清灰周期由清灰程序控制器按事先設定的程序自動連續進行，從而保了壓縮空氣清灰的效果。整個箱體設計采用了進口和出口總管結構，灰斗可延伸到進口總管下，使進入的含塵煙氣直接進入已擴大的灰斗內達到預除塵的效果。所以氣箱脈沖袋式除塵器不僅能處理一般濃度的含塵氣體，且能處理高濃度含塵氣體。

氣箱脈沖布袋除塵器除塵結構
主體由箱體、袋室、儲灰箱和進出風口四大部分組成，并配有支柱、爬梯、欄桿、氣路系統和清灰控制器等。
折疊箱體
主要是固定除塵骨架.除塵布袋及氣動元件之用，并制成全密閉形式，清灰時，壓縮空氣首先 進入箱體，并沖入各濾袋內部。箱體內又分成若干個室，相互之間均用鋼板隔開，互不透氣，以實現離線清灰。每個室內均設有一個提升閥，以切斷過濾煙氣流。
折疊袋室
袋室在箱體的下部，主要用來容納袋籠和濾袋，并形成過濾空間，用隔板隔開，以防止在清灰時各室之間互相干擾，并形成定的沉降空間。
折疊儲灰箱
儲灰箱布置在袋室的下部，它除存放收集下來的粉塵外，還作為進氣總管使用，當含塵氣體進入灰斗，由于灰斗內的容積突然增大，氣流速度降低，加之氣流方向的改變，使得較粗的塵粒得以分離。

氣箱脈沖布袋除塵器結構特征：
1、濾袋附塵不斷增加，阻力上升規定值時，即開始清灰。
2、DDF大型袋式反吹除塵器的清灰方式靠單室反吹風方式，反吹風時通過換向閥，關閉排風管，打開反吹風管，切斷單室的排風。
3、因?yàn)樵O(shè)備各室的進風管是相通的，而且都處于負壓狀態，因此由于鄰室的負壓抽吸作用，使氣流通過反吹風管被吸入濾袋室，透過濾袋，氣流由濾袋外側進入內側，經灰斗及該室的進風管而吸入鄰室排出，此時濾袋被吸癟。
4、濾袋內部的積塵隨之被抖落沉到降沉灰斗，完成了單室的清灰，其余室在清灰執行機構的控制下，進行同樣順序的清灰，除到定值時，清灰停止。
